Causal discovery no Cerrado: expert vs. LLM vs. data-driven

Pergunta central. Podem três formas distintas de construir um DAG pedogenético — conhecimento de especialista, extração via LLM da literatura, e aprendizado direto dos dados — concordar sobre os mesmos 1 095 perfis WoSIS do Cerrado? Se não, qual é a cola científica entre elas?

library(edaphos)
library(ggplot2)
library(dplyr)
theme_set(theme_bw(base_size = 11))

res_path <- system.file("extdata", "causal_discovery_results.rds",
                        package = "edaphos")
stopifnot(nzchar(res_path), file.exists(res_path))
R <- readRDS(res_path)

Motivação

O Pilar 1 do edaphos oferece três caminhos para a mesma coisa — um DAG causal — mas a literatura pedométrica quase sempre usa apenas um deles. Zhang and Wadoux (2026) apontam que “a especificação de um modelo causal explícito” é a primeira das três condições para inferência causal em MDS; o como essa especificação é feita, porém, tem sido tratado como detalhe. Esta vignette demonstra que:

As três estratégias produzem DAGs muito diferentes para o mesmo conjunto de covariáveis.
As diferenças se traduzem em conjuntos de ajuste backdoor radicalmente distintos, e portanto em efeitos causais identificados diferentes.
Elas são complementares, não substituíveis — o caminho honesto é usar as três e reportar a sensibilidade.

Os três métodos

methods_df <- data.frame(
  método       = c("A) Expert",
                    "B) LLM-augmented (Gemma 4)",
                    "C1) bnlearn hc",
                    "C2) bnlearn tabu",
                    "C3) bnlearn pc-stable"),
  fonte         = c("Conhecimento pedológico publicado",
                     "Extração automática + base expert",
                     "Hill-climbing em BIC-g",
                     "Tabu search em BIC-g",
                     "PC-stable com alpha=0,05"),
  usa_dados     = c("Não",
                     "Não (KG da literatura)",
                     "Sim (1095 perfis WoSIS)",
                     "Sim (1095 perfis WoSIS)",
                     "Sim (1095 perfis WoSIS)"),
  usa_priors    = c("Implícitos (expert)",
                     "Expert + confidence ≥ 0,70",
                     "Whitelist + blacklist pedológicos",
                     "Whitelist + blacklist pedológicos",
                     "Whitelist + blacklist pedológicos"),
  stringsAsFactors = FALSE
)
knitr::kable(
  methods_df,
  col.names = c("Método", "Fonte estrutural",
                "Usa dados observacionais?", "Usa priors pedológicos?"),
  caption = "Os cinco métodos de construção do DAG comparados neste vignette."
)

Os cinco métodos de construção do DAG comparados neste vignette.
Método	Fonte estrutural	Usa dados observacionais?	Usa priors pedológicos?
A) Expert	Conhecimento pedológico publicado	Não	Implícitos (expert)
B) LLM-augmented (Gemma 4)	Extração automática + base expert	Não (KG da literatura)	Expert + confidence ≥ 0,70
C1) bnlearn hc	Hill-climbing em BIC-g	Sim (1095 perfis WoSIS)	Whitelist + blacklist pedológicos
C2) bnlearn tabu	Tabu search em BIC-g	Sim (1095 perfis WoSIS)	Whitelist + blacklist pedológicos
C3) bnlearn pc-stable	PC-stable com alpha=0,05	Sim (1095 perfis WoSIS)	Whitelist + blacklist pedológicos

Priors pedológicos (aplicados a todos os métodos data-driven)

knitr::kable(
  R$whitelist,
  col.names = c("De", "Para"),
  caption = paste0(
    "**Whitelist** — orientações fisicamente indisputáveis impostas ",
    "aos algoritmos de descoberta. Clima e topografia precedem solo; ",
    "elevação precede declividade."
  )
)

**Whitelist** — orientações fisicamente indisputáveis impostas aos algoritmos de descoberta. Clima e topografia precedem solo; elevação precede declividade.
De	Para
elev	slope
elev	wc_bio_12
wc_bio_12	soc_topsoil_gkg
wc_bio_01	soc_topsoil_gkg

knitr::kable(
  R$blacklist,
  col.names = c("De", "Para"),
  caption = paste0(
    "**Blacklist** — reversões proibidas. COS não causa precipitação ",
    "nem temperatura; vegetação não causa clima; declividade não ",
    "causa elevação."
  )
)

**Blacklist** — reversões proibidas. COS não causa precipitação nem temperatura; vegetação não causa clima; declividade não causa elevação.
De	Para
soc_topsoil_gkg	wc_bio_12
soc_topsoil_gkg	wc_bio_01
wc_landcover_trees	wc_bio_12
slope	elev

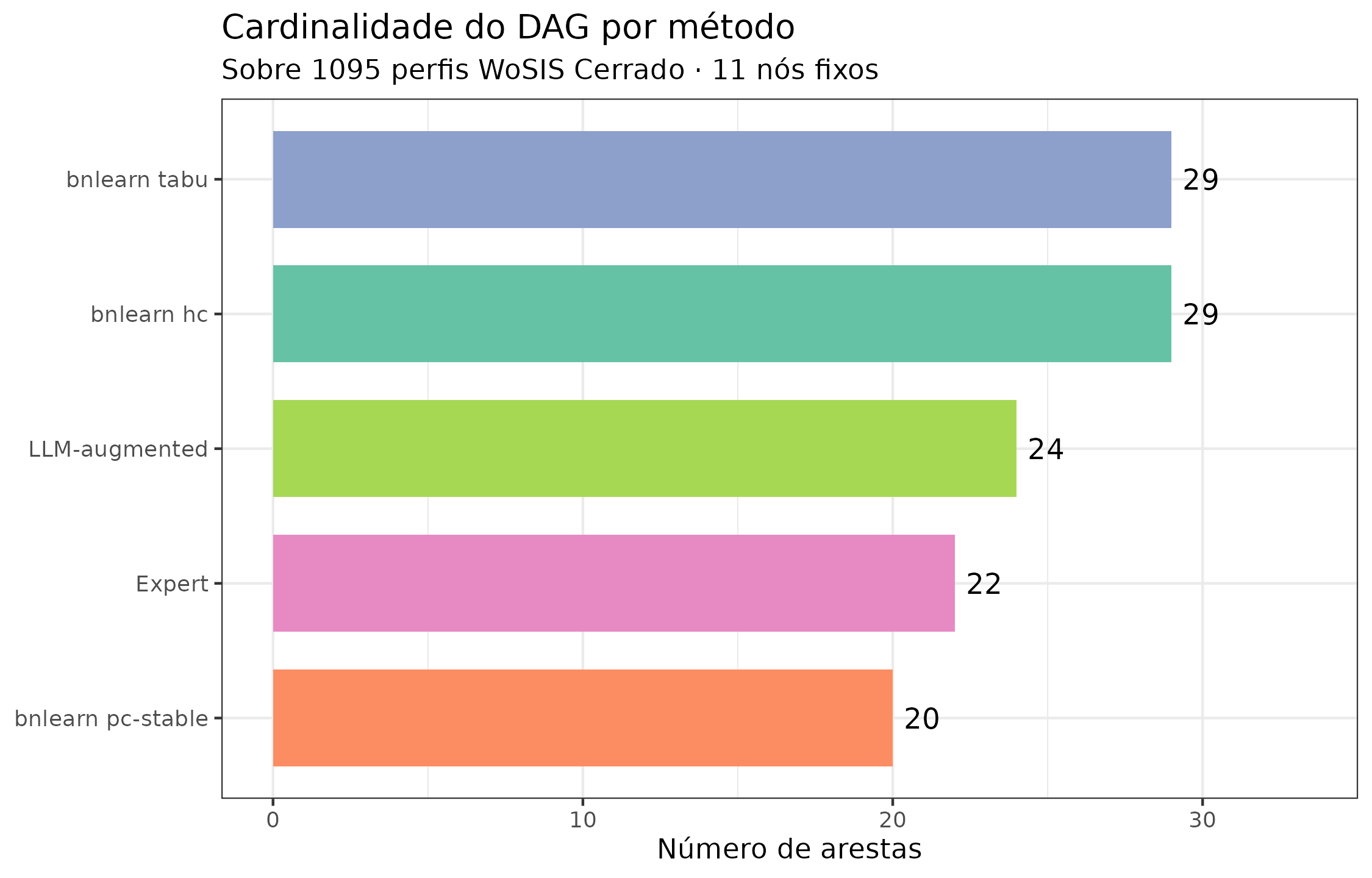

Quantos arestas cada método produziu?

counts <- data.frame(
  método = c(
    "Expert",
    "LLM-augmented",
    "bnlearn hc",
    "bnlearn tabu",
    "bnlearn pc-stable"
  ),
  n_arestas = c(
    nrow(R$edges_expert),
    nrow(R$edges_llm_aug),
    nrow(R$edges_bnlearn[["hc"]]),
    nrow(R$edges_bnlearn[["tabu"]]),
    nrow(R$edges_bnlearn[["pc-stable"]])
  ),
  stringsAsFactors = FALSE
)
ggplot(counts, aes(x = reorder(método, n_arestas), y = n_arestas,
                    fill = método)) +
  geom_col(show.legend = FALSE, width = 0.72) +
  geom_text(aes(label = n_arestas), hjust = -0.3, size = 4) +
  coord_flip() +
  scale_fill_brewer(palette = "Set2") +
  labs(
    x     = NULL,
    y     = "Número de arestas",
    title = "Cardinalidade do DAG por método",
    subtitle = sprintf("Sobre %d perfis WoSIS Cerrado · 11 nós fixos",
                        R$n_profiles_used)
  ) +
  ylim(0, max(counts$n_arestas) * 1.15)

Matriz de Structural Hamming Distance

A Structural Hamming Distance (SHD) conta o número mínimo de adições, remoções e inversões de aresta necessárias para transformar um DAG em outro (Tsamardinos, Brown, and Aliferis 2006). SHD(A, A) = 0 (o DAG é idêntico a si mesmo); SHD(A, B) = n significa que B difere de A em n operações.

shd <- R$shd_matrix
shd_df <- expand.grid(
  método_i = rownames(shd),
  método_j = colnames(shd),
  stringsAsFactors = FALSE
)
shd_df$SHD <- as.vector(shd)

ggplot(shd_df, aes(x = método_j, y = método_i, fill = SHD)) +
  geom_tile(color = "white") +
  geom_text(aes(label = SHD), size = 4) +
  scale_fill_distiller(palette = "Reds", direction = 1, limits = c(0, NA)) +
  labs(
    x     = NULL,
    y     = NULL,
    title = "SHD entre métodos de construção do DAG",
    caption = "Diagonal = 0 por construção. hc e tabu coincidem (SHD=0)."
  ) +
  theme(axis.text.x = element_text(angle = 20, hjust = 1),
        panel.grid  = element_blank())

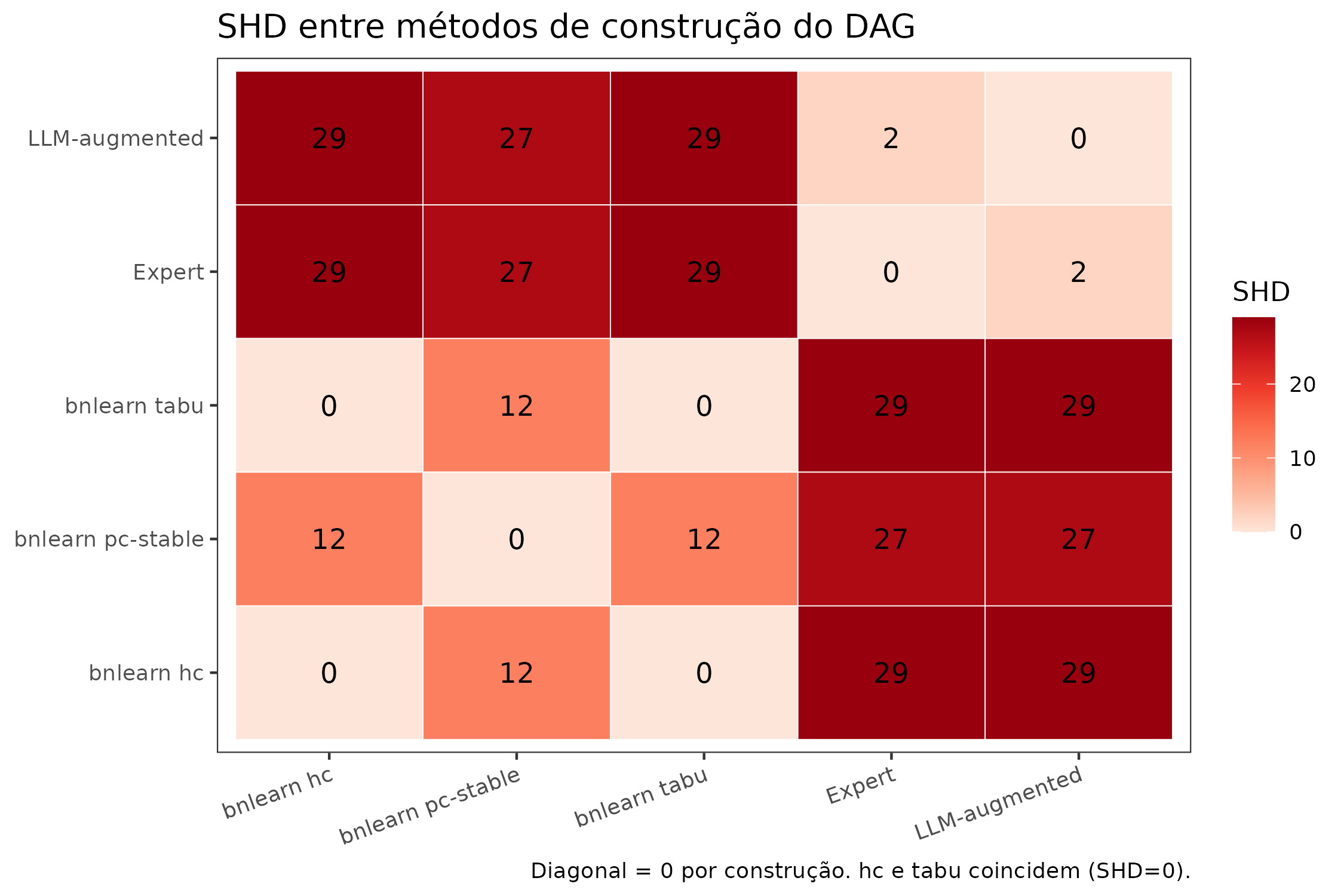

Matriz de Structural Hamming Distance (SHD) entre os cinco métodos. Valores baixos indicam DAGs similares. Note a SHD=0 entre hc e tabu (concordância total) e SHD=2 entre Expert e LLM-augmented (apenas 2 arestas adicionadas pelo Gemma 4).

Leitura.

SHD(Expert, LLM-augmented) = 2: o Gemma 4 adiciona apenas 2 arestas de alta confiança sobre o DAG expert — o LLM é conservador com priors bem especificados. Isso é uma característica, não um bug.
SHD(hc, tabu) = 0: os dois algoritmos score-based convergem para o mesmo DAG na superfície BIC-g, porque o 1 095-perfil é grande suficiente para tornar o máximo único.
SHD(pc-stable, hc) = 12: métodos constraint-based e score-based discordam moderadamente — esperado, já que o PC-stable preserva mais arestas ambíguas como não-orientadas.
SHD(Expert, hc) = 29: a maior discordância. Os algoritmos data-driven rejeitam 11 arestas do expert e adicionam 18 novas.

Quais arestas são únicas a cada método?

pm <- R$presence_matrix
consenso <- rowSums(pm) / ncol(pm)
edges_consensus <- data.frame(
  edge     = rownames(pm),
  n_method = rowSums(pm),
  pct      = consenso,
  stringsAsFactors = FALSE
)
edges_consensus <- edges_consensus[order(-edges_consensus$n_method), ]

Arestas de consenso (em ≥ 4 dos 5 métodos)

top_consensus <- edges_consensus |>
  filter(n_method >= 4L) |>
  head(15L)
knitr::kable(
  top_consensus[, c("edge", "n_method")],
  col.names = c("Aresta", "Nº de métodos que a contêm"),
  caption = paste0(
    "Arestas identificadas pela maioria dos métodos — são as mais ",
    "confiáveis para interpretação causal. Aparecem em pelo menos 4 ",
    "dos 5 DAGs."
  )
)

Arestas identificadas pela maioria dos métodos — são as mais confiáveis para interpretação causal. Aparecem em pelo menos 4 dos 5 DAGs.
	Aresta	Nº de métodos que a contêm
elev -> slope	elev -> slope	5
elev -> wc_bio_01	elev -> wc_bio_01	5
elev -> wc_bio_12	elev -> wc_bio_12	5
wc_bio_01 -> soc_topsoil_gkg	wc_bio_01 -> soc_topsoil_gkg	5
wc_bio_01 -> wc_landcover_cropland	wc_bio_01 -> wc_landcover_cropland	5
wc_bio_12 -> soc_topsoil_gkg	wc_bio_12 -> soc_topsoil_gkg	5
wc_bio_12 -> wc_landcover_cropland	wc_bio_12 -> wc_landcover_cropland	5
soilgrids_clay -> soilgrids_bdod	soilgrids_clay -> soilgrids_bdod	4
soilgrids_sand -> soc_topsoil_gkg	soilgrids_sand -> soc_topsoil_gkg	4
wc_bio_01 -> wc_landcover_trees	wc_bio_01 -> wc_landcover_trees	4
wc_bio_12 -> wc_landcover_trees	wc_bio_12 -> wc_landcover_trees	4
wc_landcover_trees -> soilgrids_bdod	wc_landcover_trees -> soilgrids_bdod	4

Arestas descobertas apenas pelos dados (missed by expert)

novel <- R$novel_edges_data
if (length(novel) > 0L) {
  novel_df <- data.frame(aresta = novel, stringsAsFactors = FALSE)
  knitr::kable(
    head(novel_df, 15L),
    col.names = "Aresta descoberta pelos dados",
    caption = paste0(
      "Arestas suportadas por ≥ 2 algoritmos data-driven mas **ausentes** ",
      "do DAG expert. Candidatas a revisão do DAG — o que os dados ",
      "estão 'vendo' que a literatura ainda não codificou?"
    )
  )
} else {
  cat("_Nenhuma aresta nova descoberta pelos dados._\n")
}

Arestas suportadas por ≥ 2 algoritmos data-driven mas **ausentes** do DAG expert. Candidatas a revisão do DAG — o que os dados estão ‘vendo’ que a literatura ainda não codificou?
Aresta descoberta pelos dados
elev -> soilgrids_bdod
elev -> soilgrids_clay
elev -> soilgrids_sand
elev -> wc_landcover_grassland
elev -> wc_landcover_trees
slope -> soilgrids_bdod
slope -> wc_bio_12
slope -> wc_landcover_cropland
soilgrids_clay -> soilgrids_sand
soilgrids_clay -> wc_landcover_cropland
wc_bio_01 -> soilgrids_sand
wc_bio_12 -> soilgrids_bdod
wc_bio_12 -> soilgrids_sand
wc_landcover_cropland -> soilgrids_sand
wc_landcover_cropland -> wc_landcover_trees

Arestas expert rejeitadas pelos dados

rejected <- R$expert_only_edges
if (length(rejected) > 0L) {
  rej_df <- data.frame(aresta = rejected, stringsAsFactors = FALSE)
  knitr::kable(
    rej_df,
    col.names = "Aresta expert sem suporte de dados",
    caption = paste0(
      "Arestas do DAG expert **ausentes** de todos os três algoritmos ",
      "data-driven. Possíveis crenças pedológicas sem assinatura ",
      "estatística no WoSIS Cerrado — dignas de re-examinação ou de ",
      "discussão sobre *faithfulness* (@Zhang2026causal, condição 3)."
    )
  )
}

Arestas do DAG expert **ausentes** de todos os três algoritmos data-driven. Possíveis crenças pedológicas sem assinatura estatística no WoSIS Cerrado — dignas de re-examinação ou de discussão sobre *faithfulness* (Zhang and Wadoux (2026), condição 3).
Aresta expert sem suporte de dados
slope -> soc_topsoil_gkg
slope -> soilgrids_clay
slope -> soilgrids_sand
soilgrids_bdod -> soc_topsoil_gkg
soilgrids_clay -> soc_topsoil_gkg
soilgrids_sand -> soilgrids_bdod
wc_bio_01 -> wc_landcover_grassland
wc_bio_12 -> wc_landcover_grassland
wc_landcover_cropland -> soc_topsoil_gkg
wc_landcover_grassland -> soc_topsoil_gkg
wc_landcover_trees -> soc_topsoil_gkg

Consequência prática: o efeito causal muda de valor

A pergunta final é pragmática. Para o efeito MAP → COS no Cerrado, qual é o conjunto mínimo de ajuste backdoor segundo cada método? E como isso afeta a estimativa do efeito?

at <- R$adjustment_table
knitr::kable(
  at,
  col.names = c("Método", "Tamanho do conjunto", "Conjunto de ajuste"),
  caption = paste0(
    "Conjuntos mínimos de ajuste backdoor para **MAP (wc_bio_12) → ",
    "COS**. Note como o tamanho varia de 0 (bnlearn mmhc, efeito ",
    "nu) a 6 (LLM-augmentado). O estimador backdoor aplicado sobre ",
    "esses conjuntos distintos produz **efeitos causais distintos** — ",
    "é a escolha do DAG, não do estimador, que domina o resultado."
  )
)

Conjuntos mínimos de ajuste backdoor para **MAP (wc_bio_12) → COS**. Note como o tamanho varia de 0 (bnlearn mmhc, efeito nu) a 6 (LLM-augmentado). O estimador backdoor aplicado sobre esses conjuntos distintos produz **efeitos causais distintos** — é a escolha do DAG, não do estimador, que domina o resultado.
	Método	Tamanho do conjunto	Conjunto de ajuste
Expert	Expert	5	slope, wc_bio_01, wc_landcover_cropland, wc_landcover_grassland, wc_landcover_trees
LLM-augmented	LLM-augmented	6	slope, soilgrids_clay, wc_bio_01, wc_landcover_cropland, wc_landcover_grassland, wc_landcover_trees
bnlearn hc	bnlearn hc	2	soilgrids_sand, wc_bio_01
bnlearn tabu	bnlearn tabu	2	soilgrids_sand, wc_bio_01
bnlearn pc-stable	bnlearn pc-stable	1	wc_bio_01

at$method <- factor(at$method, levels = at$method)
ggplot(at, aes(x = method, y = adj_size, fill = method)) +
  geom_col(show.legend = FALSE, width = 0.72) +
  geom_text(aes(label = adj_size), vjust = -0.4, size = 5) +
  scale_fill_brewer(palette = "Set2") +
  labs(
    x     = NULL,
    y     = "Tamanho do conjunto de ajuste",
    title = "Conjunto de ajuste backdoor para MAP → COS",
    subtitle = "Expert/LLM conservam mais covariáveis; dados descobrem independências"
  ) +
  theme(axis.text.x = element_text(angle = 20, hjust = 1)) +
  ylim(0, max(at$adj_size) * 1.2)

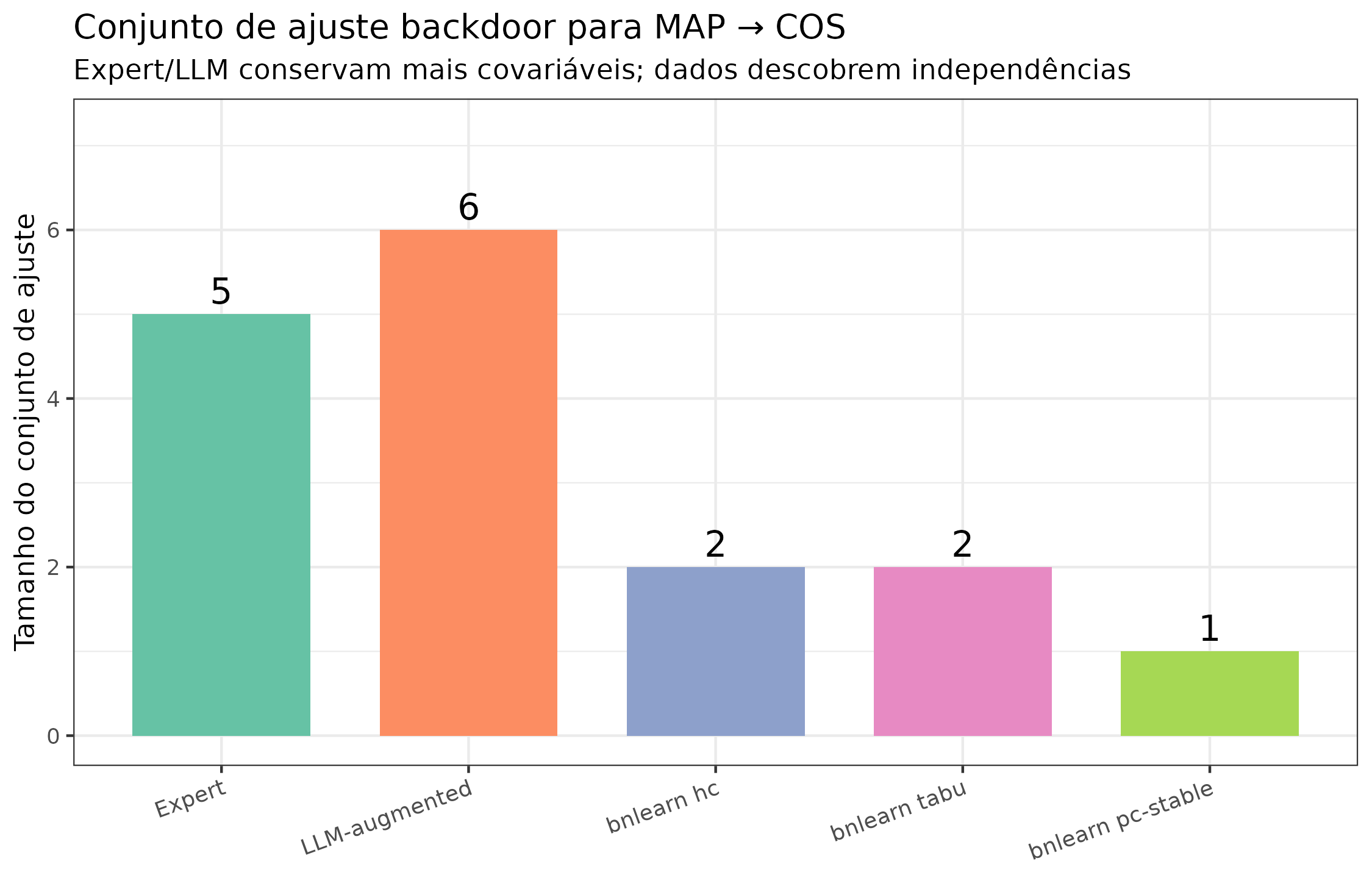

Tamanho do conjunto de ajuste backdoor para MAP → COS por método. Cada barra equivale a ‘quantos confundidores o método acredita existir entre MAP e COS’. O Expert+LLM assumem 5-6 confundidores; métodos data-driven encontram apenas 0-2. Essa é uma diferença de ordem de magnitude em como o efeito é estimado.

Síntese: por que usar os três em conjunto?

if (requireNamespace("DiagrammeR", quietly = TRUE)) {
  DiagrammeR::grViz('
  digraph trio {
    graph [rankdir=LR, fontname="Helvetica", bgcolor="#FAFAFA"]
    node  [shape=box, style="rounded,filled", fontname="Helvetica",
           fontsize=11]

    A [label="A) Expert DAG\\nPedológico teórico",
       fillcolor="#D5E8D4", color="#27AE60"]
    B [label="B) LLM-augmented\\nLiteratura via Gemma 4",
       fillcolor="#FFF3CD", color="#E67E22"]
    C [label="C) Data-driven\\nbnlearn hc / tabu / pc-stable",
       fillcolor="#FCE4D6", color="#C0392B"]
    SYN [label="DAG causal final\\n(+ sensibilidade)", shape=diamond,
         fillcolor="#D6EAF8", color="#154360"]

    A -> SYN [label="teoria"]
    B -> SYN [label="evidência\\nde literatura"]
    C -> SYN [label="evidência\\nestatística"]
    A -> B   [style=dashed, label="base do LLM"]
    C -> A   [style=dashed, label="questiona arestas\\nsem suporte"]
    B -> A   [style=dashed, label="sugere arestas\\nnovas"]
  }
  ')
} else {
  cat("Instale `DiagrammeR` para visualizar o diagrama.\n")
}

A arquitetura tripla do Pilar 1. Cada fonte codifica uma heurística diferente — conhecimento teórico (expert), conhecimento da literatura (LLM), estrutura estatística (data-driven). Suas disagreements são o sinal científico: cada desacordo aponta para uma aresta que merece discussão explícita no paper.

Recomendações práticas

Comece com o DAG expert. Codifica a teoria pedogenética; não tem mais viés estatístico porque não depende da amostra.
Augmente com LLM. Use causal_llm_extract() + causal_llm_vote() sobre o corpus de literatura relevante (ver vignette("pilar1-causal") para o pipeline completo). Edges de confidence ≥ 0.70 costumam ser boas adições.
Valide com bnlearn. Rode hc, tabu e pc-stable com whitelist
- blacklist pedológicos. Se as três concordam, a estrutura é robusta. Se não, investigue por que.
Reporte sensibilidade. Calcule o efeito causal em cada DAG e apresente a amplitude como incerteza estrutural. É o análogo causal do que fazemos em Pilar 3 com a EnKF para incerteza observacional.

Referências

Tsamardinos, I., L. E. Brown, and C. F. Aliferis. 2006. “The Max-Min Hill-Climbing Bayesian Network Structure Learning Algorithm.” Machine Learning 65: 31–78. https://doi.org/10.1007/s10994-006-6889-7.

Zhang, Lei, and Alexandre M. J.-C. Wadoux. 2026. “Can Digital Soil Mapping Be Causal?” European Journal of Soil Science 77: e70284. https://doi.org/10.1111/ejss.70284.

Um trio complementar para construir o DAG pedogenético

Hugo Rodrigues
